一、項目背景：

目前，基站開關電源柜大部分在網運行多年，有些電源柜監控單元損壞無法修復，有些電源柜的監控單元缺失，而且因為部分廠家轉產或其他原因無法采購到相應監控模塊和監控協議。監控單元已成為電源柜維護的一個瓶頸。針對目前設備的運行情況和集團公司對動環指標的考核，瑞達公司研發了一款各種電源柜通用的開關電源監控設備，通過和基站原有動環系統連接，有效地解決了目前在集中監控改造過程中出現的因開關電源監控故障無法交維的問題，在有效控制成本的前提下，有力的保障運營商電源柜的安全運行。

二、產品性能

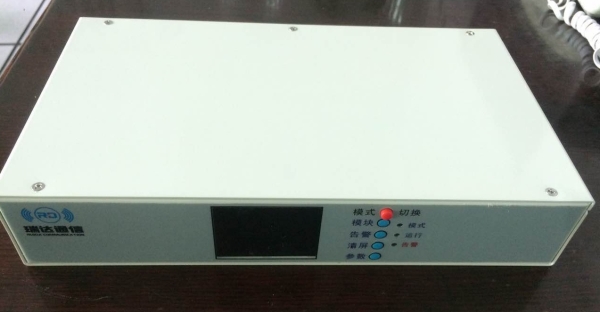

產品圖片：

產品參數

規格型號：RD528-02

設備尺寸：280mm*160mm*50mm

顯示屏尺寸及分辨率：2.4寸  240*320

額定功率：1.6W

工作溫度：-25℃--- +55℃

通信方式：R232

監控開關電源模塊數量：1---6

功能

？ 交流：電壓，電流，交流停電告警，缺相告警，電壓高低告警。

？ 直流：電壓，電流，單個模塊電壓電流，模塊輸出限流告警 。

？ 系統部分：輸出電壓低告警，電壓高告警，一二次下電告警。

？ 控制部分：控制一、二次下電 。

？ 防雷告警。

設備特點

？ 結構簡單，成本低；

？ 取電靈活，能夠及時反映線路中的狀態，并根據采集信息進行相應的控制，節約能源；

？ 不受電源柜品牌、型號、版本的限制，能適用于各種基站電源系統；

？ 安裝、攜帶更加簡便，能大大降低成本；

？ 安裝后的維護、維修簡單，如果設備本身出現故障，可直接安裝替換產品而不影響電源柜系統的運營；

？ 系統獨立于開關電源系統，出現故障不會影響開關電源的正常運行。

三、設備安裝情況

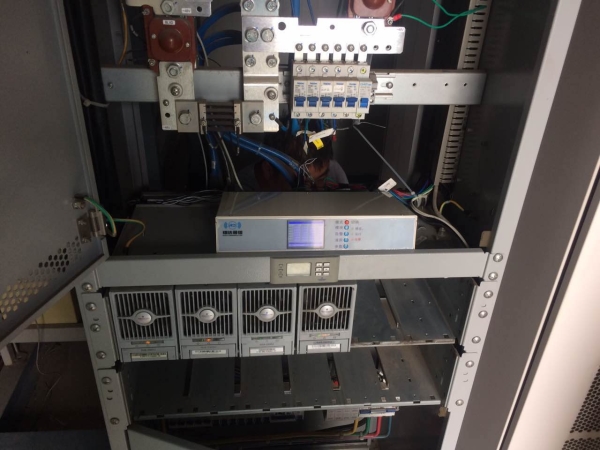

安裝效果圖片

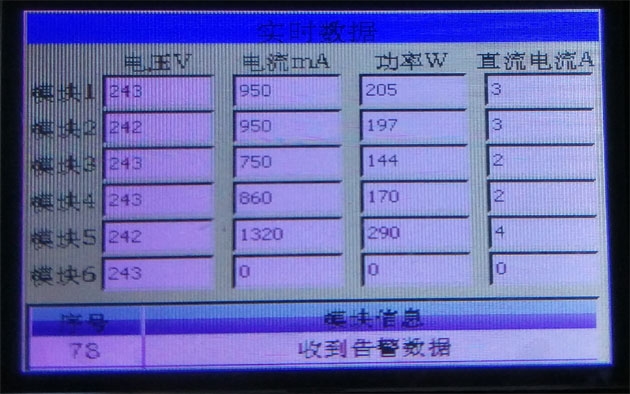

2、設備數據提取數據顯示
